NYP高粘度泵外形及安裝尺寸

NYP高粘度泵安裝尺寸具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入和排出口隔開。轉動時，在吸入口形成負壓，液體被吸入。

供應商：泊頭市泰邦泵閥制造有限公司

產 地：中國>河北>滄州>泊頭市

2497323292

電話：400-766-7058

手機：15231785663 15231737113

NYP高粘度泵外形及安裝尺寸詳細介紹

標簽：NYP高粘度泵外形及安裝尺寸|高粘度泵|NYP高粘度泵

NYP型齒輪泵外形及安裝尺寸

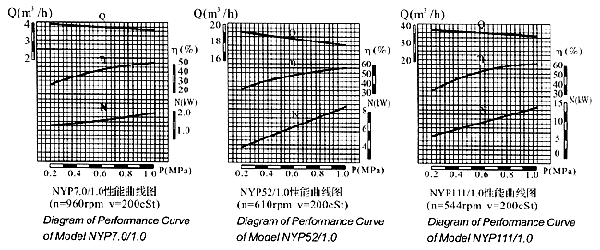

※ 性能曲線圖

※ 結構型式（如圖一）

（1）工作原理　　具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入和排出口隔開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。（2）結構 　　如圖1，泵主要有內外轉子，軸，泵體，前蓋，拖架，密封，軸承等組成。密封有機械密封和填料密封的兩種形式，對于高溫、高粘稠度及腐蝕性強的介質，選用填料密封。　　輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配保護閥，當泵或管路系統超壓時，保護閥門打開，形成內部回流，保證系統。　　泵裝置由泵，電機和底座組成。傳動方式有橋式和直聯式兩種。　　從主軸外伸端向泵看，為順時針旋轉。

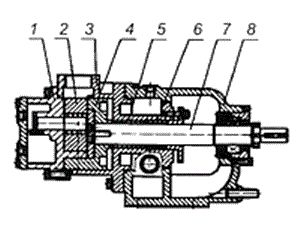

（圖一）
1.前蓋　2.內轉子　3.泵體　4.外轉子　5.滑動軸承或滾動軸承　6.填料密封或機械密封　7.主軸　8.托架

※　泵頭外形尺寸圖

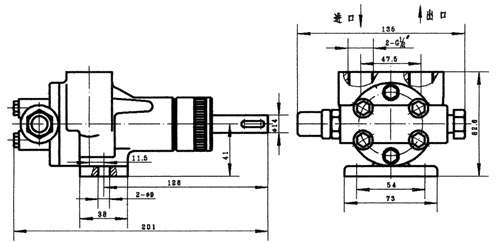

　NYP0.78泵頭外形尺寸

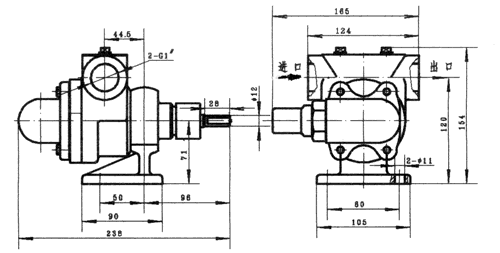

　NYP2.3泵頭外形尺寸

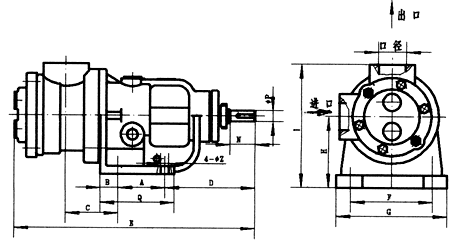

　NYP7.0（A），NYP52（A）泵頭外形尺寸

泵型號	理論排量 L/100r	A	B	C	D	E	F	G	H	I	Q	N	P	Z	口徑
NYP7.0A (原NYP3A)	7.0	80	31	90	154	413	140	172	100	190	127	43	19	13	M48×2
NYP52A (原NYP10A)	52	120	30	130	200	580	200	240	160	290	180	57	30	18	M60×2
NYP7.0A (原NYP3A)	7.0	58	16	99	147	375	140	172	88	178	90	43	19	13	G1¹/₂"
NYP52A (原NYP10A)	52	70	17	95	257	523	204	235	140	270	102	57	30	15	G2"

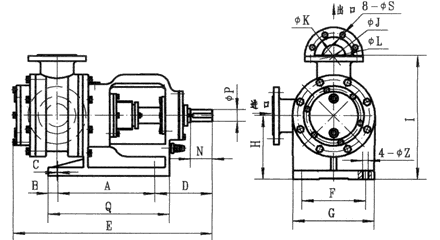

　NYP3.6，NYP24，NYP80，NYP111（A），NYP727泵頭外形尺寸

型號	理論排量 L/100r	A	B	C	D	E	F	G	H	I	J	K	L	N	P	Q	S	Z
ZNYP3.6	3.6	80	31	89	154	398	140	172	100	220	40	84	110	43	19	127	4-φ18	13
NYP24	24	120	30	94	196	518	200	240	160	320	50	125	165	57	30	180	4-φ18	18
NYP80	80	170	27.5	138.5	183.5	592	220	255	180	390	80	160	200	75	42	225	8-φ18	15
NYP111 (原NYP30A)	111	170	25	142	188	616	220	255	180	390	80	160	200	58	40	225	8-φ18	15
NYP111 (原NYP30A)	111	340	30	3	198	688	220	280	220	430	80	160	200	75	42	420	8-φ18	20
NYP320	320	340	35	120.5	268	849	330	400	260	520	125	210	250	120	65	410	8-φ18	22
NYP727 (原NYP50A)	727	410	40	170	260	1060	370	450	360	680	150	240	285	120	80	530	8-φ18	22

※　整機外形與安裝尺寸

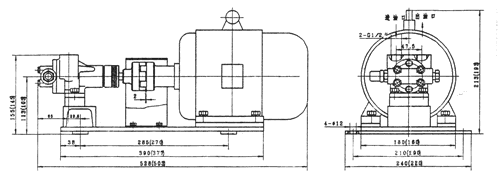

（1）與電機直聯配焊接底座

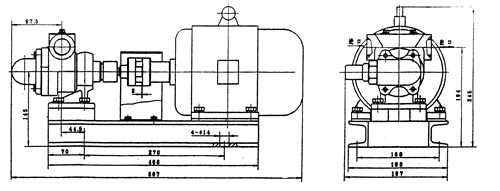

　　　NYP0.78配Y90S（Y80₂¹）電機

　　　 NYP2.3配Y90S電機

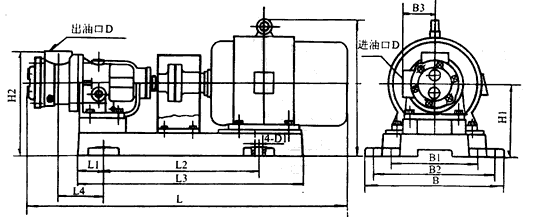

　　　配鑄鐵底座

型號	L	L1	L2	L3	L4	H	H1	H2	B	B1	B2	B3	D	4-D1	配套電機
															型號	功率
NYP7.0	913	85	399	600	164	365	182	272	385	225	335	90	G1¹/₂"	φ22	Y132S-6	3kw
NYP7.0A	905	72	439	636	1275	390	207	297	396	248	346	90	M48×2	φ22	Y132S-6	3kw

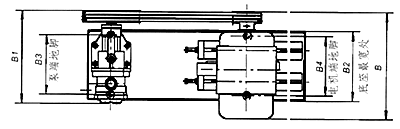

（2）采用皮帶輪聯接傳動（橋式）

型號	流量m³/h	L	L1	L2	H	H1	H2	H3	B	B1	B2	B3	B4	D1	D2	D3
NYP7.0A	1.5	918	104	605	425	237	242	327	475	414	310	266	266	M48×2	M48×2	φ20
NYP7.0A	2	918	104	605	425	210	242	300	475	414	310	266	266	M48×2	M48×2	φ20
NYP52A	8	1030	135	602	505	280	280	410	605	580	516	324	444	M60×2	M60×2	φ22
	10	1030	135	602	505	280	280	410	605	580	516	324	444	M60×2	M60×2	φ22
	12	1030	135	602	505	280	280	410	605	580	516	324	444	M60×2	M60×2	φ22

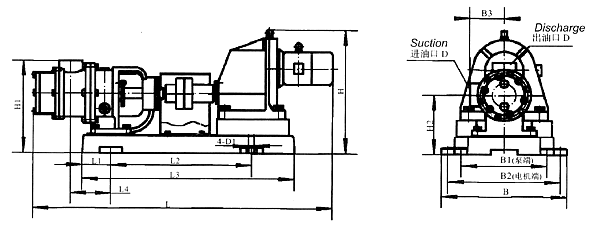

（2）配減速電機

型號	L	L1	L2	L3	L4	H	H1	H2	B	B1	B2	B3	D	D1	Decelerator
															型號	功率KW	轉速r/min
NYP7.0	1028	91	384	590	115	327	253	163	270	225	225	90	G1¹/₂"	φ20	YCJ71	3	583
																	455
NYP52	1361	67	576	790	130	480	355	225	400	308	340	130	G2"	φ22	YCJ112	7.5	228
	1351	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	7.5	303
																	357
	1436	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	11	475
NYP111	1500	154	558	890	227	585	495	285	525	385	475	210	φ80	φ22	YCJ112	15	305
																	417
																	479
NYP727	2423	200	950	1259	330	825	935	615	580	520	520	320	φ150	φ28	YCJ315	37	128
NYP3.6	1050	91	384	590	131	339	265	175	270	225	225	90	φ40	φ20	YCJ71	2.2	587
NYP7.0A	1066	91	384	590	131	339	265	175	270	225	225	90	M48×2	φ22	YCJ71	3	583
																	455
NYP24	1250	111	540	815	190	490	365	235	476	326	426	130	φ50	φ22	YCJ100	4	226
NYP52	1480	111	540	815	190	543	365	235	476	326	426	130	M60×2	φ22	YCJ112	7.5	228
	1489	111	540	815	190	490	365	235	476	326	426	130	M60×2	φ22	YCJ100	7.5	303
																	357
	1574	111	540	815	190	490	365	235	476	326	426	130	M60×2	φ22	YCJ100	11	475
NYP80	1654	154	558	890	223.5	618	495	285	525	385	475	210	φ80	φ22	YCJ112	15	479
NYP111A	1750	240	654	1076	173	625	527	317	508	378	458	210	φ80	φ22	YCJ122	15	305
																	417
																	479

※ 選泵時應考慮的主要事項

　　（1）介質的潤滑性、清潔度、腐蝕性。
　?。?）介質的粘稠度、溫度。
　?。?）泵進口壓力及出口壓力，安裝高度。
　　（4）使用場合的防爆要求。
　?。?）訂貨時請注明泵型號，設計使用壓力，轉速，介質粘度，溫度，電機防爆級別，介質名稱。
　?。?）對于本樣本所列以外的特別工況條件，可按用戶要求單獨設計供貨。
　　本樣本所列條款如有變動，恕不另行通知。
